Maunell redigerare - Bruksanvisning
PDF BruksanvisningVi har försökt utforma den manuella editorn på enklast möjliga sätt så att den kan användas även av användare med begränsad datorvana. Trots det krävs en kort introduktion och lite övning. När du väl har vant dig vid den kommer det att gå snabbt och enkelt att skapa sågmönster.

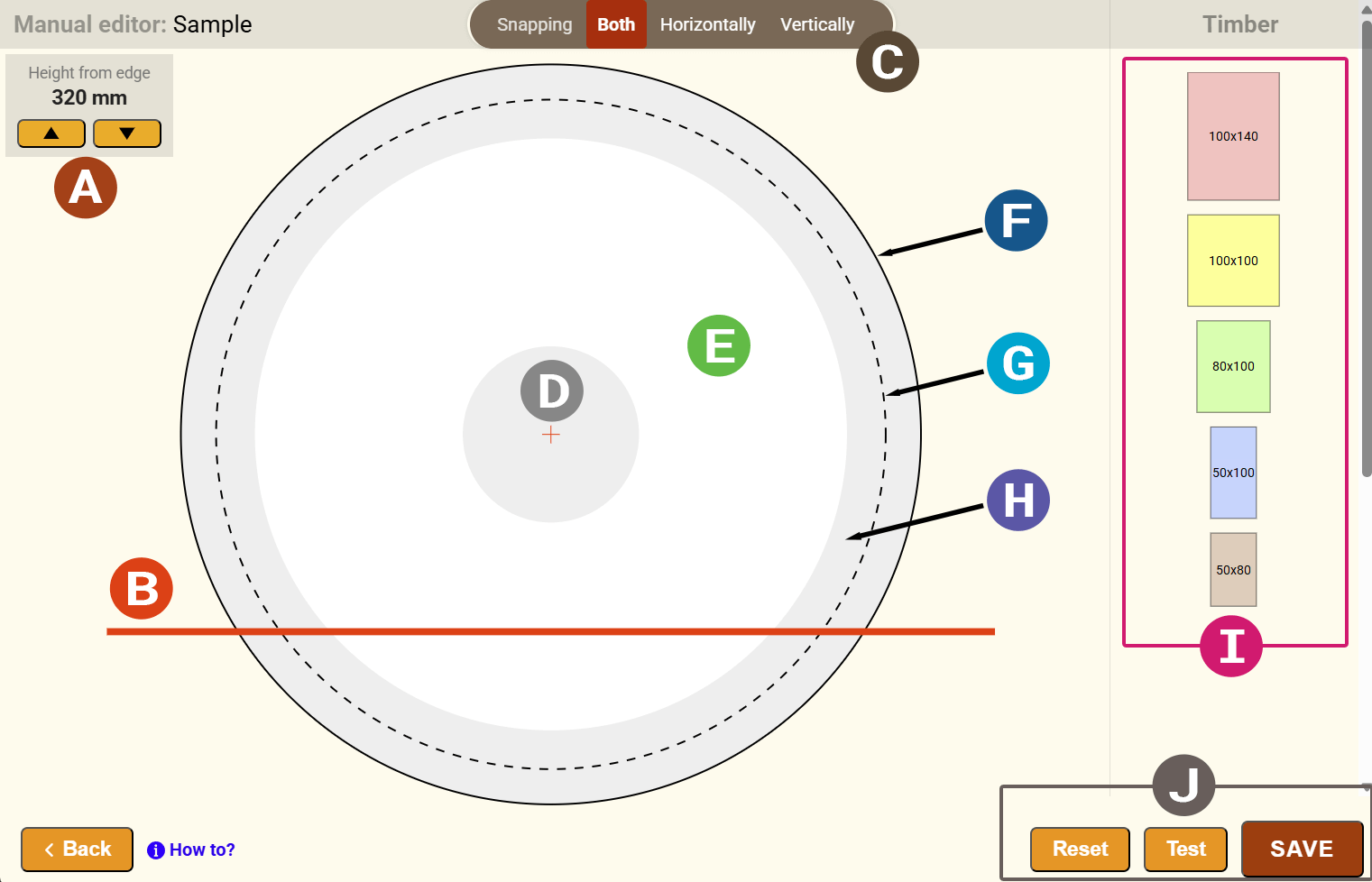

A | Inställning av det grundläggande skärplanet |
|---|---|
B | Referensskärplan (baseline) |
C | Snappning |
D | Kärnved |
E | Splintved |
F | Största änddiameter |
G | Minsta änddiameter |
H | Sidobrädszon |
I | Artiklar av sågat virke |
J | Knappar för bearbetning av mönstret |
Inställning av det grundläggande skärplanet (baseline)
Ställ in höjden på det grundläggande skärplanet baslinjen med hjälp av knapparna på den övre kanten.
Mönster utan vändning
För mönster utan vändning av stocken representerar den röda linjen – baslinjen – den undre gränsen under vilken inga sågvaruelement kan placeras. Dess minsta höjd, mätt från botten, bestäms av typen av tilldelad maskin eller av dess parameter ”minsta skärhöjd”.
Mönster med vändning
För mönster med vändning är placeringen av baslinjen valfri. Grundvillkoret är att den bas som definieras av baslinjen efter vändning är tillräckligt bred för en stabil placering av stocken. Den tunnare parallella röda linjen anger den minsta tjockleken på den sista brädan, därför måste sågvaruelement i detta område placeras högre och sträcka sig förbi denna linje. Avståndet mellan baslinjen och minimitjockleken definieras för den aktuella maskinen av parametern ”minsta tjocklek på den sista brädan”.
Infogning av sågvaruelement
På höger sida i editoravsnittet visas de sågvaruelement som är tilldelade sågmönstret. För att placera sågvara i stockområdet klickar du på det valda elementet. Sågvaruelementet placeras automatiskt i stockområdet.
Placering av sågvara
Börja med att placera sågvaran på baslinjen från vänster till höger. Placera markören på sågvaruelementet, tryck på musknappen och dra sågvaran till den plats på stockprofilen där du vill placera den. Placera gradvis de andra sågvaruelementen från vänster till höger i lager. När sågvaruelementet är i rätt position och på rätt avstånd från annan sågvara med hänsyn till sågspårsbredden visas en tunn blå linje eller flera tunna blå linjer, och elementet snäpper exakt på plats så att skärbredden bibehålls. Släpp musknappen och sågvaruelementet placeras korrekt.
Rotering / borttagning av sågvaruelement
Sågvaruelement kan roteras eller tas bort. Placera markören över sågvaruelementet och tryck på tangenten "R" för att rotera det eller på tangenten "D" för att ta bort det aktuella elementet.
Snappning
Systemet fäster automatiskt sågvaruelementet horisontellt och vertikalt till de element som redan har placerats i området. I vissa fall är det dock nödvändigt att stänga av fästningen. För detta finns en omkopplare i den övre delen av editorn där en av fästriktningarna kan inaktiveras. Om du till exempel väljer det vertikala alternativet stängs horisontell fästning av och du kan flytta elementet fritt i horisontell riktning.
Zoom - förstoring
Genom att vrida på mushjulet kan sågmönstret förstoras eller förminskas.
Testning och sparande av mönstret
När du har placerat flera sågvaruelement rekommenderar vi att du regelbundet kontrollerar mönstret genom att trycka på knappen Test. Om positionen för något sågvaruelement är felaktig kommer systemet att markera de problematiska elementen. Om mönstret är klart trycker du på knappen Spara, mönstret sparas i vårt system, de enskilda sågstegen genereras och skickas till mobilapplikationen.
